KONFIGURASI STANDARD ACL (ACCESS CONTROL LIST) DI CISCO PACKET TRACER

 Hello, Guys hari ini kita akan membahas Konfigurasi ACL (Access Control Unit) Di Cisco.

Pengertian ACL (Access Control List) adalah sebuah metode untuk memfilter/membatasi paket-paket yang keluar masuk dalam jaringan.

Jenis-jenis ACL :

- Standard ACL, Jenis ACL ini hanya bisa memfilter/membatasi paket

berdasarkan ip address dan diterapkan pada interface yang terdekat

dengan tujuan. Standard ACL ini didefinisikan dengan nomor dari mulai 1 - 99 dan 1300-1999.

- Extended ACL, Jenis ACL ini bisa memfilter/mambatasi paket-paket

berdasarkan sumber maupun tujuan, jenis paket dan alamat port. Tidak

seperti Standard ACL, jenis ini bisa memfilter/membatasi paket tertentu

saja. Extended ACL ini didefinisikan dengan nomor dari 100 - 199 dan

2000 - 2699.

Pengertian ACL telah saya beritahu waktu nya kita konfigurasi.

1.Siapkan Alat dan Bahannya
    a. Router  (2)
    b. Switch (1)
    c. Server  (1)
    d. PC       (2)
    e. Kabel Cross Over
    f, Kabel Straight

2. Pasang kan Kabel Cross dari server ke router, lalu pasang lagi kabel cross nya dari router ke router. setelah itu pasang kabel straight dari router ke switch, lalu dari switch ke PC. Hingga berbentuk topologi seperti di bawah ini.

3. Setelah itu Masukan alamat  ip pada PC dan Server seperti gambar dibawah ini.

4. Selanjutnya, Di Router 0 dan Di Router 1 kita konfigurasikan ip address nya seperti dibawah ini.

5. Untuk menghubungkan PC 0 dan 1 ke sever 0. Kita perlu mengkonfigurasi routing. Disini saya akan menggunakan routing Dynamic dengan jenis EIGRP dan nomor AS = 100. Lakukan konfigurasi routing di 2 router. #note subnetmask nya harus dibalik.

6. Setelah melakukan konfigurasi routing seperti diatas, cek dengan show ip route, Jika konfigurasi berhasil akan seperti gambar di bawah ini.



#Note : Huruf D pada gambar di atas artinya router tersebut sudah menerima dari router lainnya dengan jenis routing EIGRP.

7. Sebelum Konfigurasi ACL, kita cek ping dari PC 0 dan 1 ke Server 0. Ip address server 192.100.20.224.

8. Sekarang waktu nya konfigurasi ACL, ketentuanya sebagai berikut PC 0 tidak bisa mengakses server0, Tetapi masih bisa mengakses ke PC 1. Sedangkan PC 1 bisa mengakses ke server0 dan PC0.

9. Konfigurasi di router 1 karena dekat dengan PC 0.Lakukan Konfigurasi seperti dibawah ini.

#Note : Pada ip 192.100.10.2 itu adalah ip address PC 0 yang akan di block akses nya ke server 0 , Kemudian pada nomor 10 adalah nomor standard ACL. Perintah ip access-group 10 out artinya PC0 tidak akan bisa mengakses ke jaringan luar yaitu server 0.

10. Terakhir lakukan tes ping di PC0. Pastikan PC0 tidak dapat terhubung ke server0. Jika berhasil akan muncul Destination Host Unreachable (DHU) seperti gambar dibawah ini.

untuk mengetahui konfigurasi ACL lebih lanjut lihat di link yt dibawah ini

https://youtu.be/z5FhTMMknPk

Sekian dari saya mohon maaf jika ada kata yang salah, see you next time guys ^^

KONFIGURASI INTER-VLAN

Hai guys, Minggu lalu kita telah membuat konfigurasi VLAN sekarang kita akan membuat konfigurasi Inter-VLAN di Cisco.

Komponen yang digunakan yaitu :
a. Router (1)
b. Switch (1)
c. PC (2)
d. Kabel Straight

Langkah-langkah konfigurasi Inter-Vlan

1. Siapkan Komponen nya

2. Pasang kabel nya di setiap komponen seperti gambar di bawah ini

3. Berikan alamat ip pada setiap PC

4. Lalu kita ke CLI switch,di CLI switch kita akan memberikan akses pada vlan10 di fastEthernet 0/11dan FastEthernet 0/6 ke vlan30.

5. Lalu kita cek vlan 10 dan 30 nya sudah masuk atau belom. Cara mengecek nya dengan perintah
show vlan

6. Setelah itu kita ke CLI router untuk memasukan ip gateway nya

7. Lalu kita cek apakah ip nya sudah masuk atau belom, cara mengecek nya dengan perintah
show ip interface brief

8. Lalu kita masuk ke CLI switch lagi, disini kita akan membuat gigabitEthernet 0/1 akan masuk kedalam mode trunk.

9. Lalu kita cek gigabitEthernet 0/1, apakah sudah masuk dalam mode trunk atau belom. Cara mengecek nya dengan perintah show interface trunk

10. Jika sudah melakukan step by step seperti cara diatas, kita akan melakukan ping antar PC vlan 10 dan PC vlan 30

11. Jika ping telah ke REPLY berarti anda telah berhasil membuat konfigurasi Inter-Vlan.

Jika ingin mengetahui konfigurasi Inter-Vlan lebih detail liat link yt dibawah ini

https://youtu.be/5csIbZmW1Vo

Sekian dari saya mohon maaf jika ada kata yang salah, See you next time guys ^^

KONFIGURASI VLAN

 Hai guys, Hari ini kita akan membahas Konfigurasi VLan di Cisco Paket Tracer.

1. Pertama siapakan alat-alat nya
    a. 3 buah switch Switch
    b. 7 Pc/Komputer
    c. Kabel Straight
    d. Kabel Cross Over

2. Kedua kita hubungkan switch dan komputer hingga berbentuk topologi
    a. Switch ke Switch mengunakan kabel Cross Over untuk menghubungkan
    b. Swicth ke PC menggunakan kabel Straight untuk menghubungkan

Contohnya ada dibawah ini :

3. Setelah itu kita beri alamat ip pada setiap PC

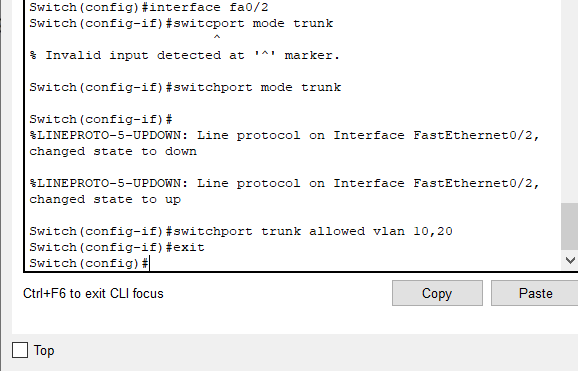

4. Lalu kita masuk ke CLI switch0 yang sebagai penghubung antara switch, Setelah itu kita konfigurasi seperti gambar dibawah ini.

5. Masih di switch0 kita konfigurasi untuk pc agar masuk ke vlan 10 atau 20, cara nya seperti gambar dibawah ini.

6. Setelah itu konfigurasi juga di switch yang lain agar pc masuk ke vlan 10 atau 20

7. Lalu jika PC sudah kita beri vlan kita bisa cek di CLI setiap Switch dengan perintah show vlan

8. Jika kalian telah mengikuti cara seperti di atas, kita tinggal mengetes nya dengan add simple PDU

a. Tes sesama vlan 10 berbeda switch akan tetap berhasil (successful).

b. Tes sesama vlan 20 berbeda switch akan tetap berhasil (successful).

c. Tes vlan 10 dengan 20 hasilnya akan gagal (failed)

9. Jika hasil kalian seperti gambar diatas berarti kalian telah berhasil membuat konfigurasi vlan.

Untuk mengetahui lebih konfigurasi vlan lihat link yt dibawah ini
https://www.youtube.com/watch?v=sa9WyVHZLgQ&feature=youtu.be

Sekian dari saya, Mohon maaf jika ada yang salah.
See you next time ^^
